엘지 코드제로 A9S 청소기 타워 오류를 셀프로 고치려고 시도해보자.

비싼 가격으로 코드제로 A9S를 구입한 지 2년이 되었다. (2024.02. 구입)

25년 초부터 타워오류가 있었는데(그 때 바로 as를 불렀어야 했다)
충전과 청소에는 문제가 없어 그냥 사용했더랬다.

오류증상은 다음과 같았다.

청소 후 청소기 타워 거치 - 먼지통 흡입 3단계 진행 - 먼지텅 뚜껑 닫기 진행 - 동시에 타워 흡입구도 닫히는데 이 때 흡입구가 덜 닫히거나 다시 열리면서 <타워 오류>가 발생한다.
타워 상단의 오류 아이콘은 양 끝의 휴지통 모양 2개가 점등.


검색해보니 간단 조치 방법이 있다.


간단 셀프 조치방법 1
: 전원을 뽑았다 다시 연결한다.
-> 결과: 타워오류 문구 사라짐. 하지만 또 청소기 사용 후 타워 거치시 동일 오류 재발생

간단 셀프 조치방법 2
: 전원을 뽑고 2분 이상 대기 후 다시 연결한다.
-> 결과: 1번과 동일

간단 셀프 조치방법 3
: 먼지봉투 교체(공기흐름 불량으로 오류 발생 가능)
-> 결과: 1번과 동일. 그냥 먼지봉투 교체한 사람 됨.



서비스센터 전화하니 모터 오작동이 가장 많다고 한다.
AI도 모터 작동 오류가 가장 흔하다고 답변.
AS신청시 예상비용을 문의하니 기사 출장료만 3만원(2만 후반이었는데 대충 3만원이라고 기억).
거기에 부품료나 수리비용은 현장 판단 후 추가될 거란다.

결국 AS 를 받아야 한다는 건데..
아무리 생각해도.
'타워 먼지 흡입구만 잘 닫히면 될 거 같은데' 라는 결론이 나온다.

무식=용감 이므로 셀프 수리를 시도해보기로 결정했다.


[ a9s 수리하기 ]

- 1차 시도 -

뚜껑 열고 동그라미 한 곳의 볼트 4개를 풀어야 한다.
사진상 아래쪽의 2개는 고무 패킹이 있으니 손가락으로 잘 달래서 뽑아주자.

드라이버는 긴 것이 필요하다.
핸드드릴용 십자 드라이버 비트 긴 것을 가지고 있으므로 잘 활용한다.

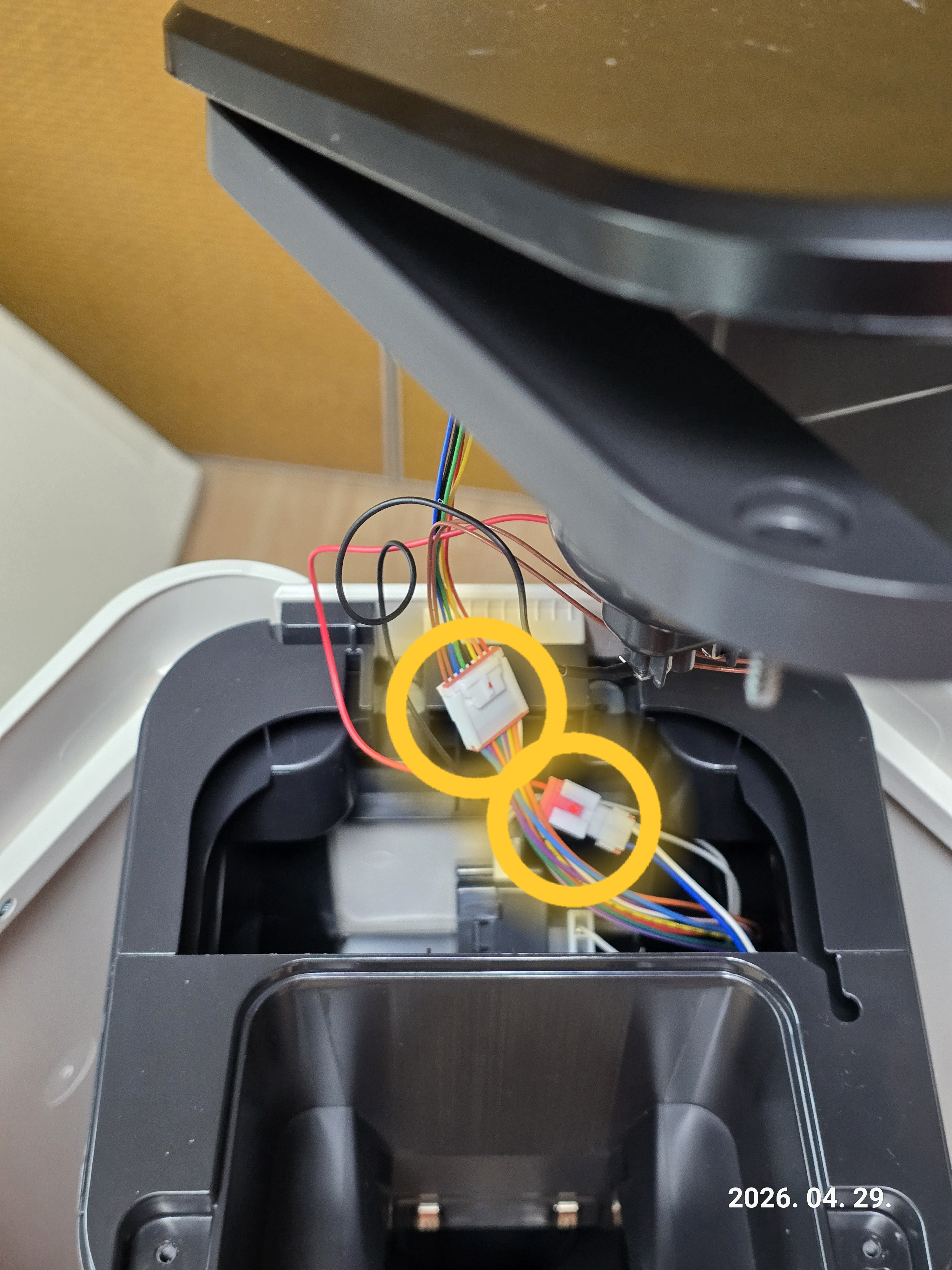

나사 4개를 풀고 위로 툭툭 잡아당기면 전선 연결부가 보인다. 동그라미 표시한 2개의 커넥터를 분리하면 완전히 탈거할 수 있다.

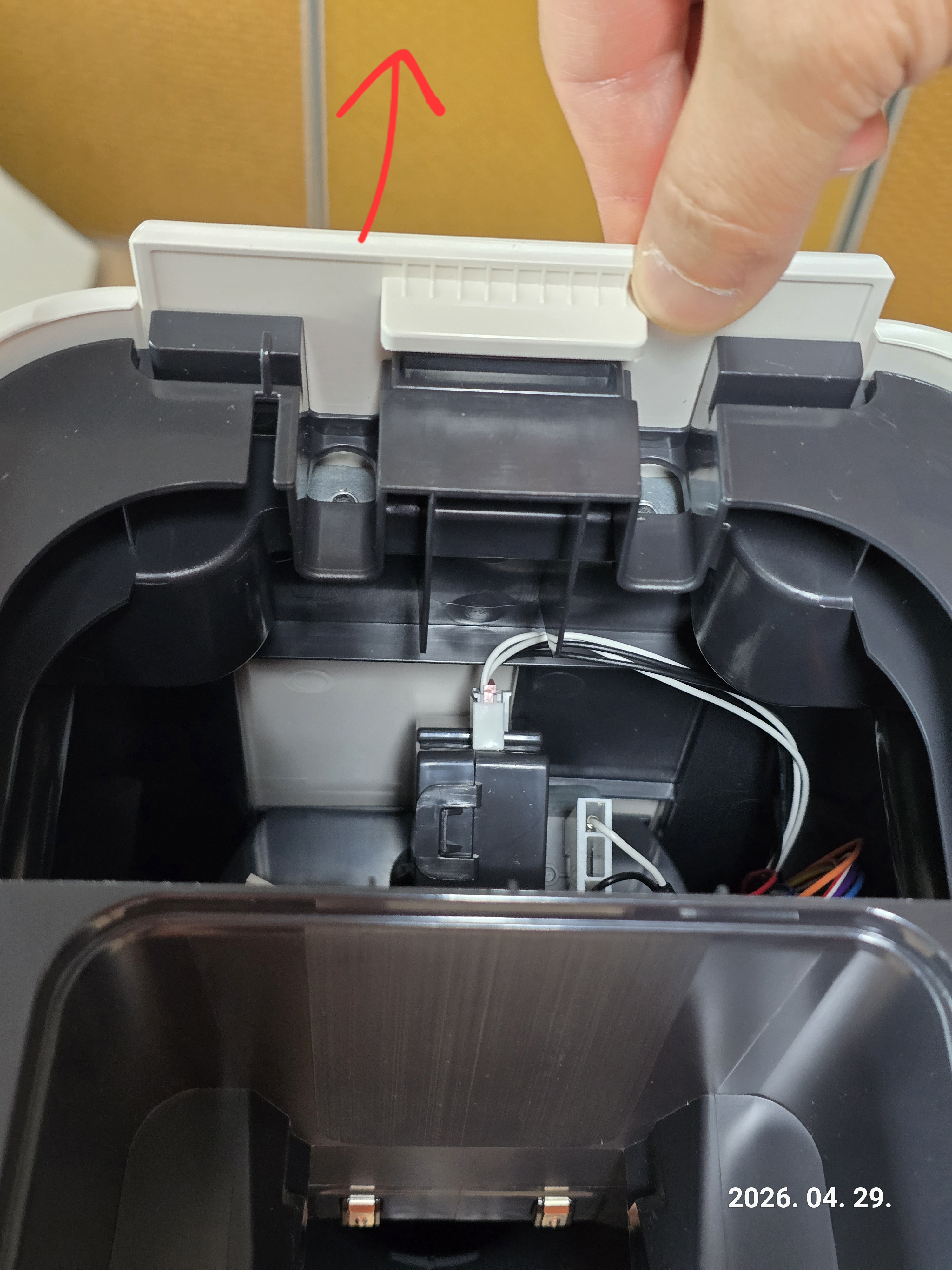

그 후 뒷면의 가운데 판을 화살표 방향으로 잡아 당긴다.

요렇게 당겨올릴 수 있고, 조금만 잡아 당겨올리면 뒤쪽으로 탈거할 수 있다.
이걸 제거해야 모든 분해가 편리해지므로 꼭 탈거하자.

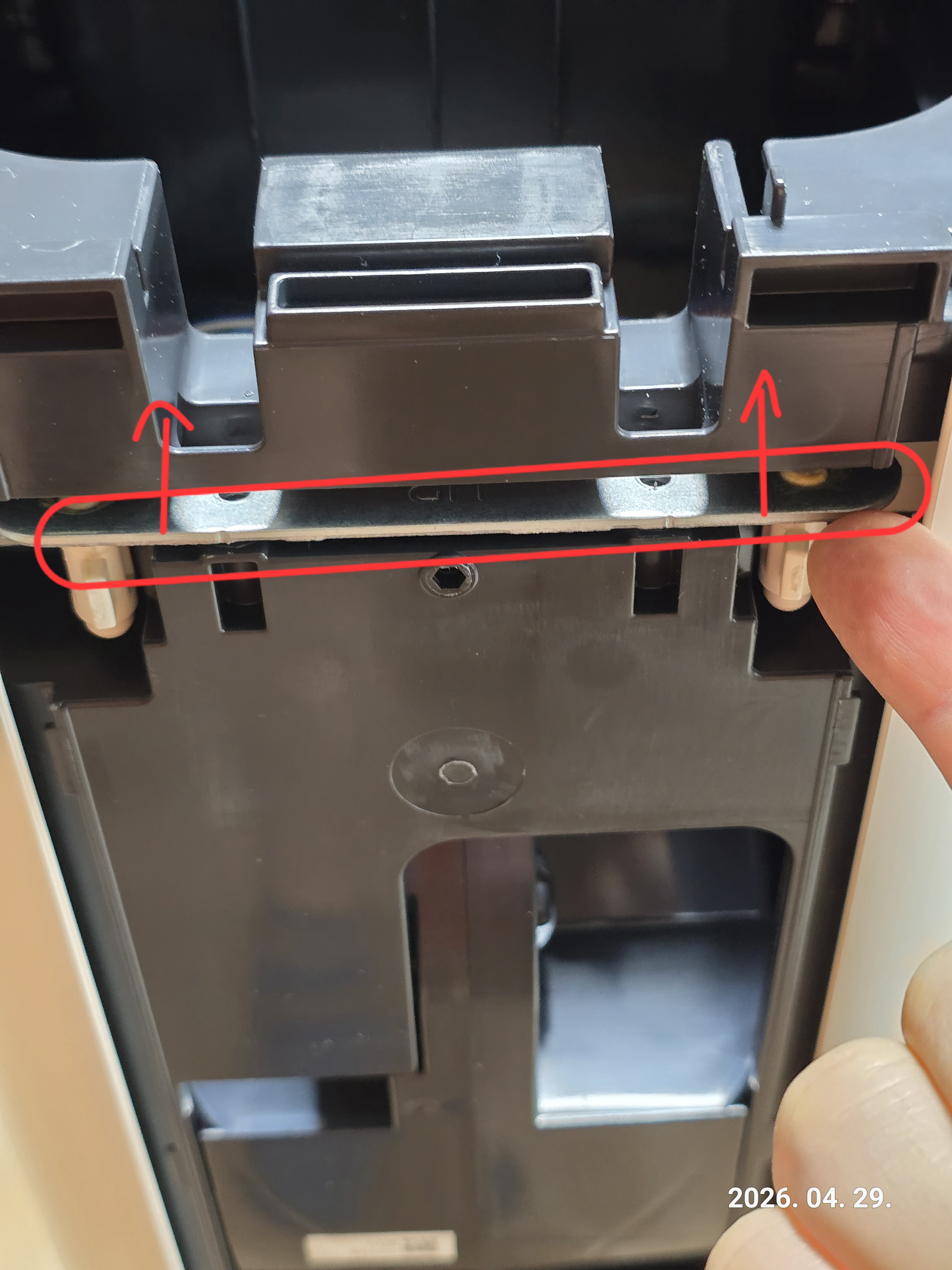

이제 뒷면을 보면 상단에 가로바가 보인다.
양쪽에 구리스가 도포(측면 도어 힌지 부위 연결)되어 있으므로 조심히 위로 들어올려 꺼내자.

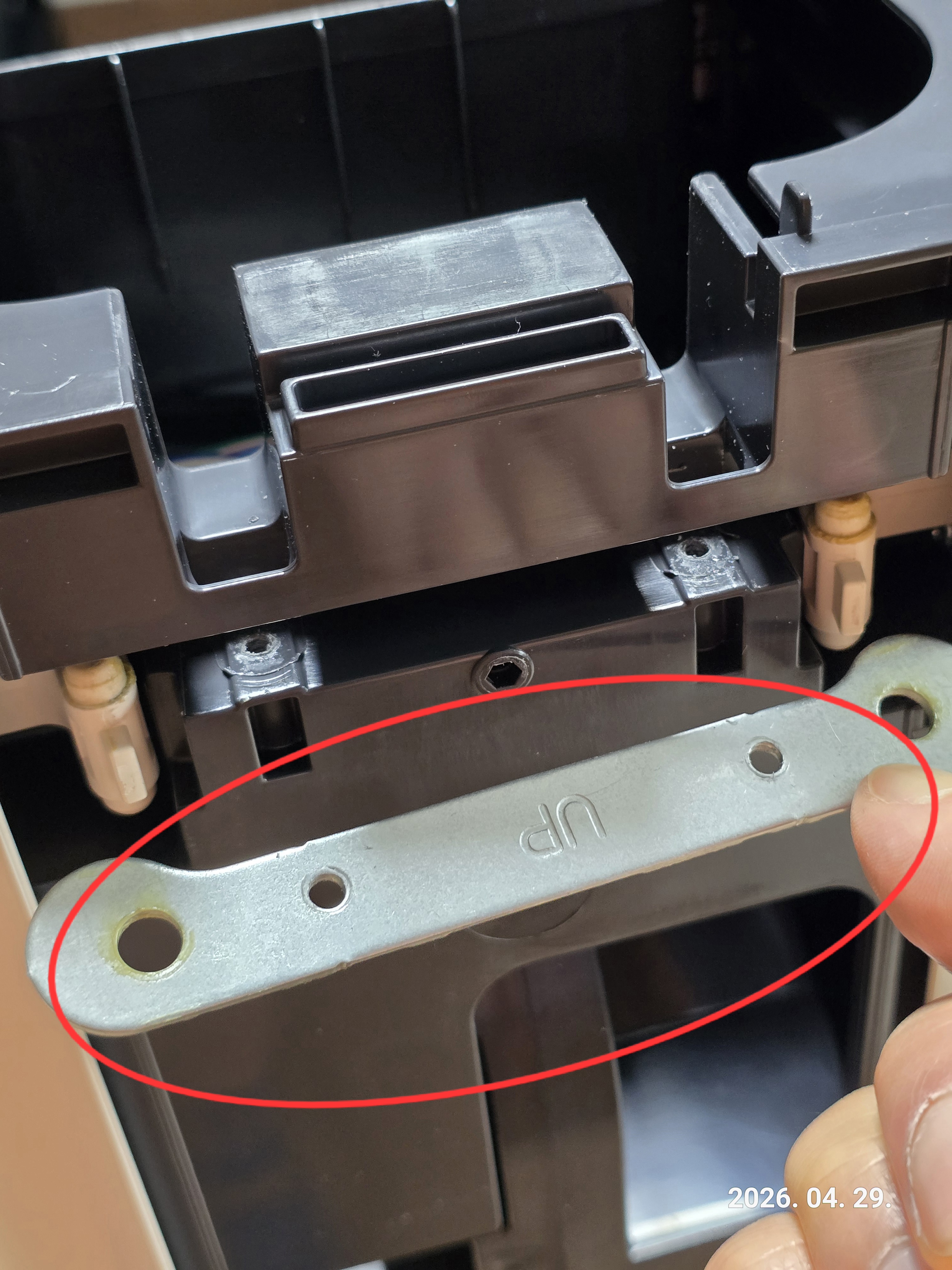

위쪽에 UP라고 쓰여있다. 잘 기억하자.
조립할 때 빠트리지 않도록! ㅎㅎㅎ

이제 측면 도어를 살짝 들어올리며 떼어낸다.
아주 쉽게 빠지므로 어렵지 않게 탈거할 수 있을 것이다.

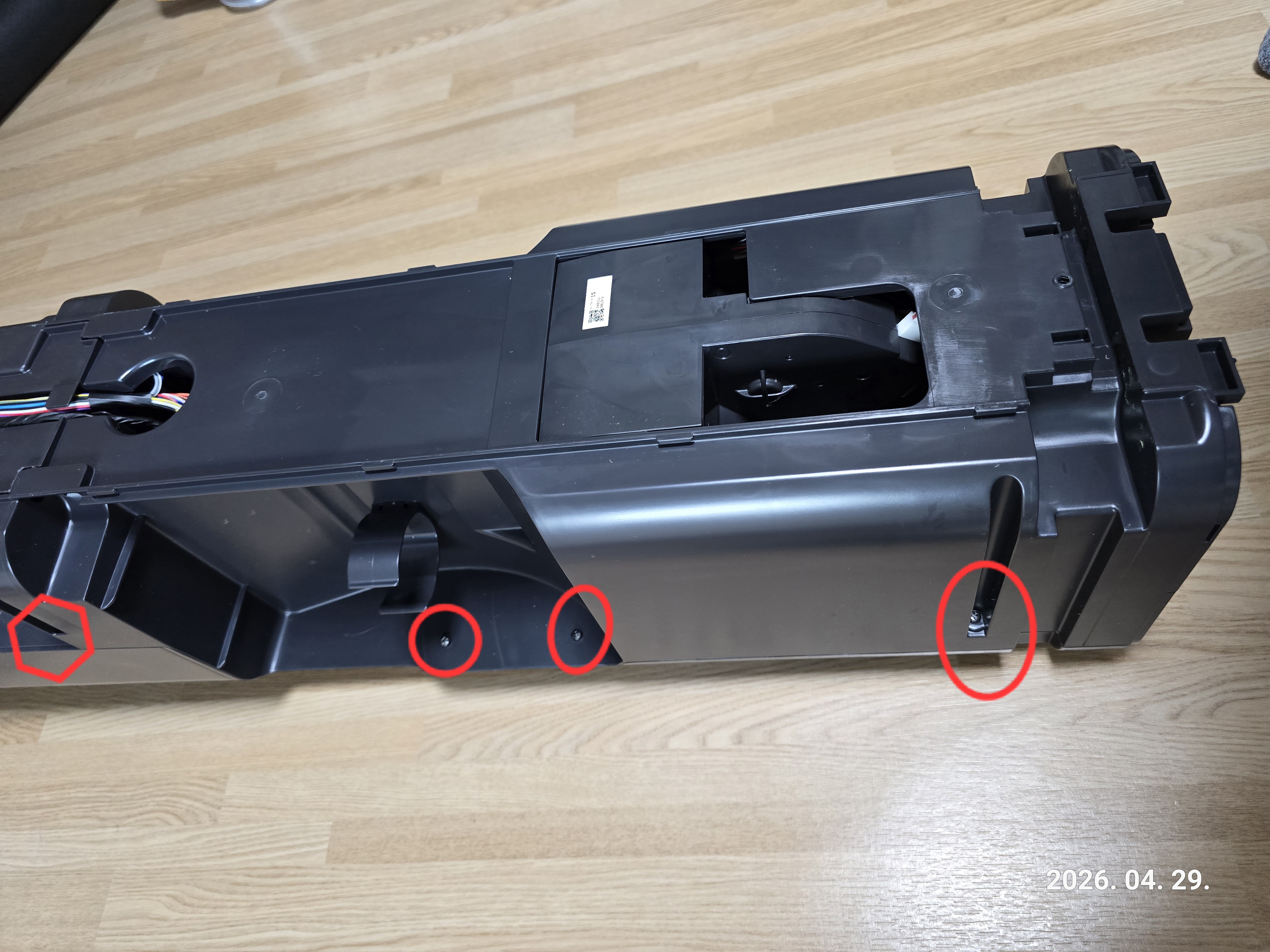

뒷판과 양 측면 도어를 모두 탈거하고 앞으로 눕혔다.

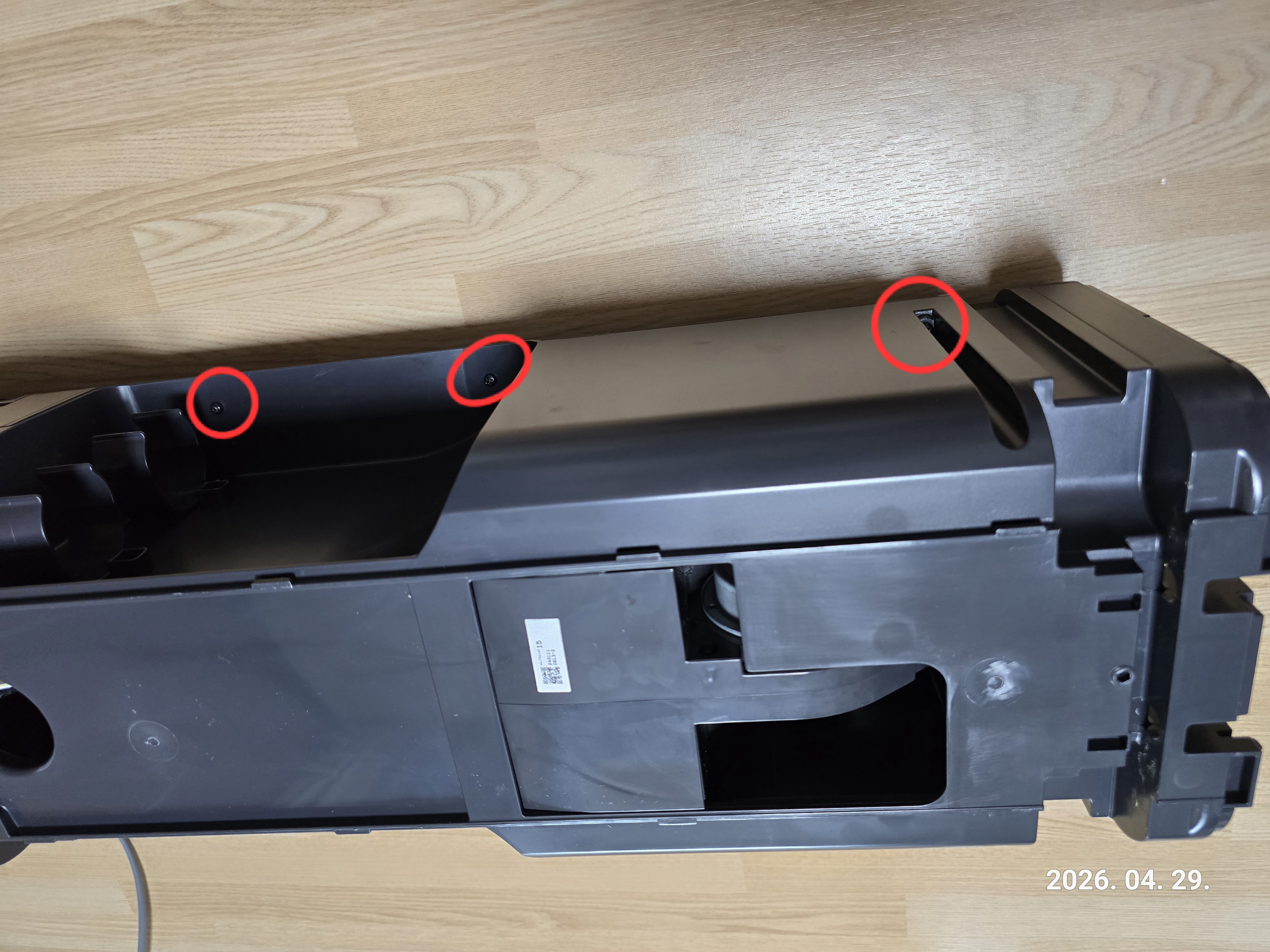

양쪽의 나사 4개씩 모두 8개의 나사를 풀어야 한다.

사진에 나오진 않았으나, 왼쪽 끝에 나사 하나를 더 풀어야 한다.

나사가 장착된 곳의 홈이 깊은 곳이 있다.
역시 긴 드라이버 비트가 필수다.
보통의 핸드드라이버라면 길이가 닿을 것이다.

나사 8개를 다 제거했다면, 커버를 뒤로 뽑아 올릴 수 있다. 슬슬 흔들면서 커버를 탈거하자.

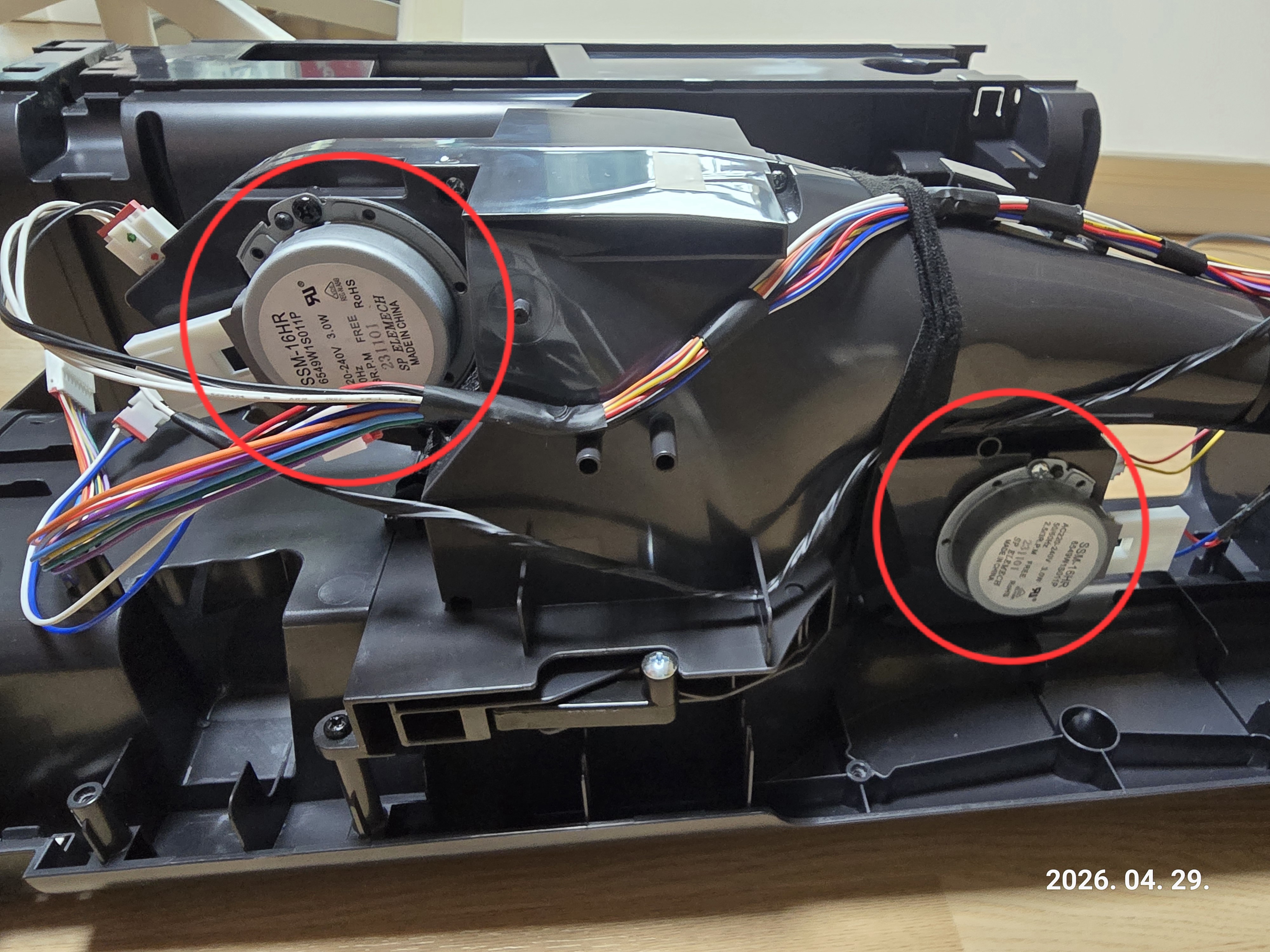

이제 내부 모터를 볼 수 있다.
사진에 표시한 2개의 모터는 동일 스펙 동일 제품이다.
사진상 좌측의 모터가 타워 흡입구를 조작하는 역할을 한다.

당장은 저 왼쪽놈이 이상작동을 하는 것이므로, 둘 다 분해해 서로 위치를 바꿔준다.


그리고 재조립(은 분해의 역순!) 후 작동 테스트.

결과> 동일 오류 뿜뿜!!!!

- 2차 시도 -

모터를 교체해 보기로 한다.
온라인에서 동일 제품을 검색해서 구입 후 교체해 보기로 했다.

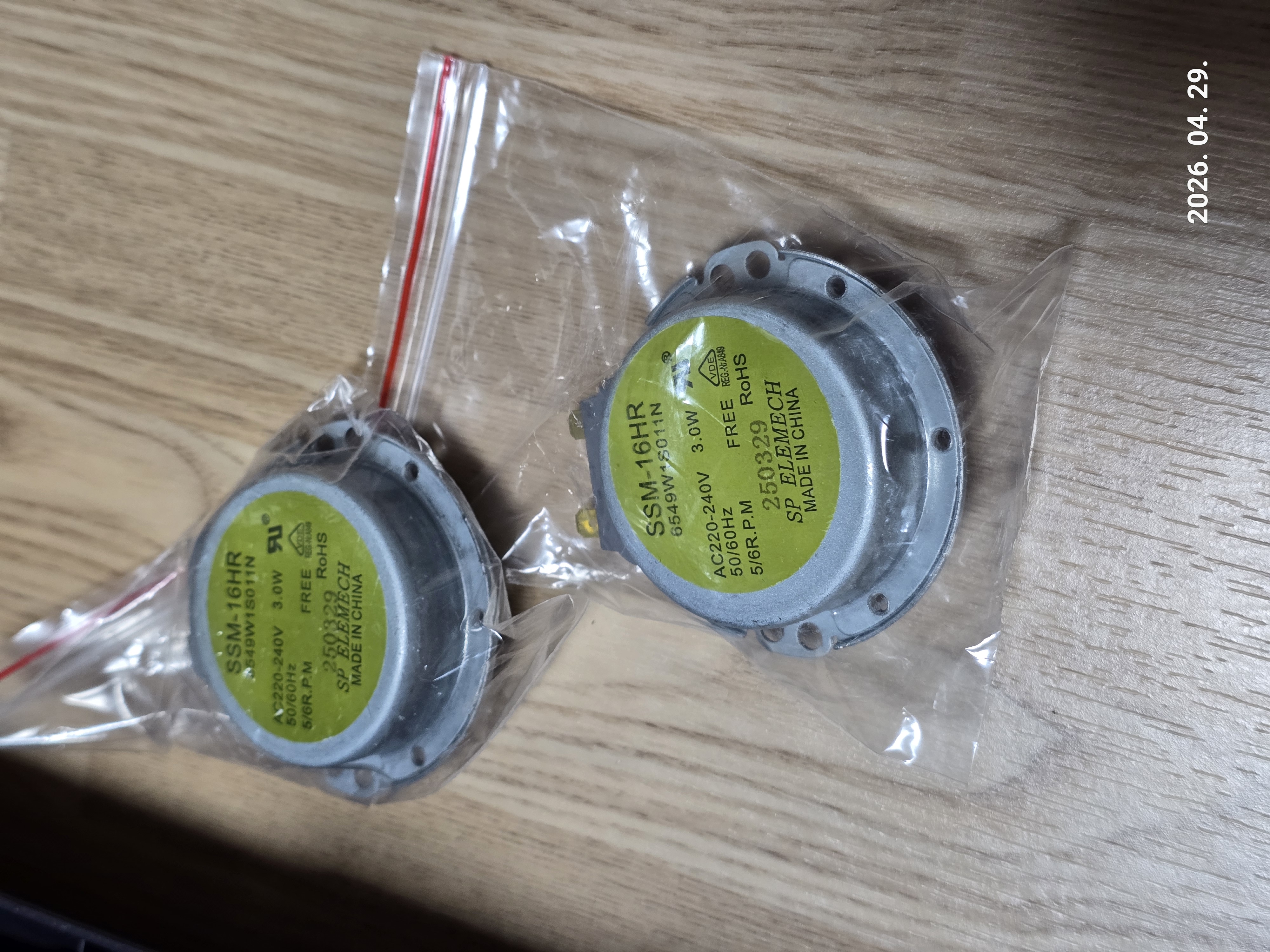

모터의 모델명은 SSM-16HR 이다.
모델명으로 검색하니 이미 다양한 판매처가 있다.
의외로 많은 판매처가 있는 이유는 전자렌지 회전판 구동용 모터와 동일하기 때문이었다!!! ㅎㅎㅎ

어쨌든 저렴한 가격에 2개를 구입할 수 있었다.

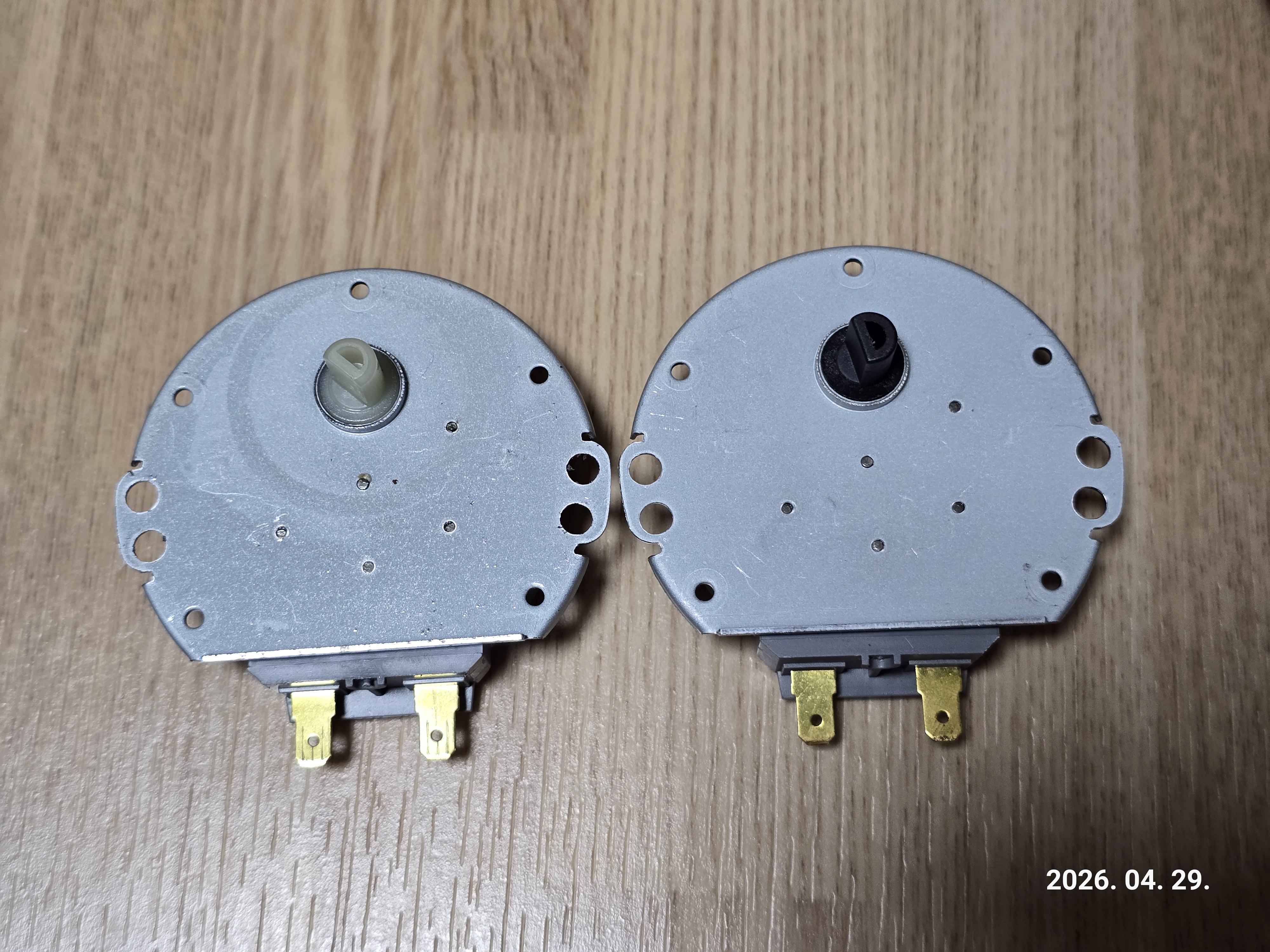

기존것과 새것을 내려놓고 비교하니
그냥 완벽히 동일하다.

2개의 모터 중 하나에는 기어가 장착되어 있다.
이것도 이식해준다.

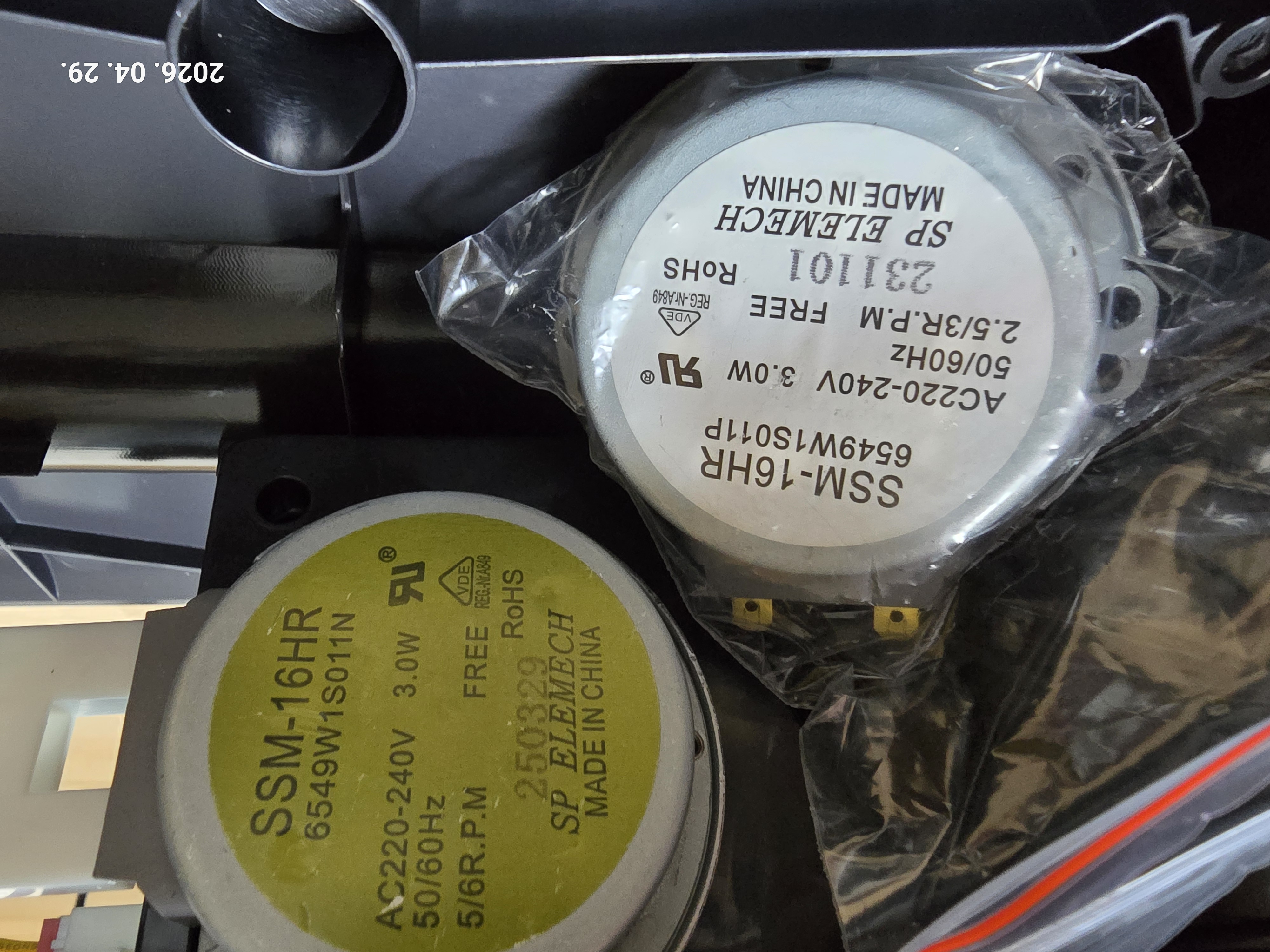

흰색 스티커가 탈거한 모터인데, 23년 11월 제조된 것으로 보인다.
노란색 스티커가 새 모터인데 25년 제조인 듯.

아참. 재조립 할 때의 팁.
먼지 흡입할 때 본체의 먼지통을 잡아주는 레버가 힘없이 옆으로 삐져나온다.

이 사진처럼 저 홈으로 슬쩍 접어넣어주면 된다.
(모델에 따라 모터 연동되는 제품도 있다 하니 모델에 따라 다를 것이다)

조립 마지막 팁.

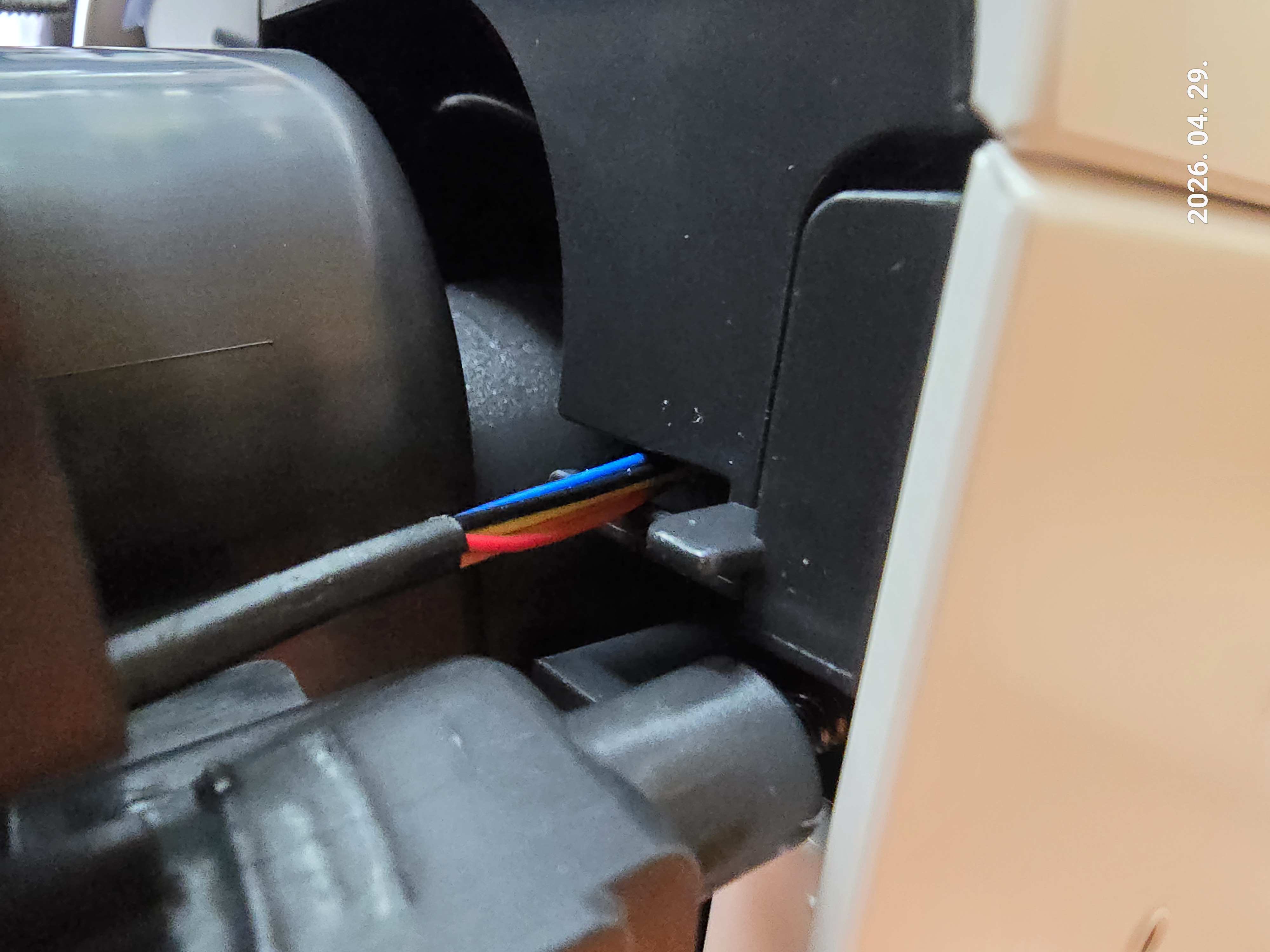

뚜껑을 조립할 때, 분해했던 커넥터를 연결 후 닫으려 하면 전선이 걸릴 것이다. 타워 본체에 전선이 통과할 수 있도록 마련한 홈이 있으니, 이쪽으로 전선을 통과시키자.




자. 모터도 교체했고, 조립도 완벽하게 끝났다.

테스트의 시간....

2차 시도 결과> 동일 오류 발생!!! ㅠㅠㅠㅠㅠㅠ

분명 먼지흡입도 잘 하고, 본체 먼지통 뚜껑도 잘 닫아주는데.
뚜껑 잘 닫고는 다시 타워 흡입구를 열어버리고 오류를 뿜어낸다.





이것만은 꺼내지 않으려 했는데,

마지막 카드를 꺼내야겠다.







[ 최후의 해결 방법 ]



고장 증상은 다음과 같다.

청소 후 타워 연결 시 정상적으로 먼지 흡입 후 타워의 먼지흡입 커버가 원위치하지 못하고 오류를 뿜는다. 전원 플러그를 탈거 했다가 다시 연결하면 먼지 흡입커버는 제자리로 돌아오고, 청소기도 정상적으로 충전한다.



해결방법: 전원 플러그를 뽑았다가 연결하면 정상 작동이나 마찬가지다.



불편함: 전원 플러그를 매번 탈거 후 재연결하는 건 귀찮다. 이 비싼 청소기 오류를 내가 왜 수고스러워야 하나?



불편함 해결: 스마트 플러그를 전원 플러그에 연결



스마트플러그 자동화 설정: 스마트플러그에서 측정되는 사용전력이 5kw를 넘으면 - 40초 후 전력을 차단 - 20초 후 전원 재인가





[ 결론 ]

청소 후 타워에 청소기를 장착하면 먼지를 흡입한다. (대략 20초 소요됨)

청소기의 먼지통을 잘 닫은 후 타워오류 발생

잠시 기다리면 스마트플러그가 전원을 차단

다시 더 기다리면 스마트플러그가 전원을 재인가

타워는 오류를 복원 후 청소기를 충전



끝.







* 스마트플러그는 삼성 스마트싱스용 플러그를 사용했다.
